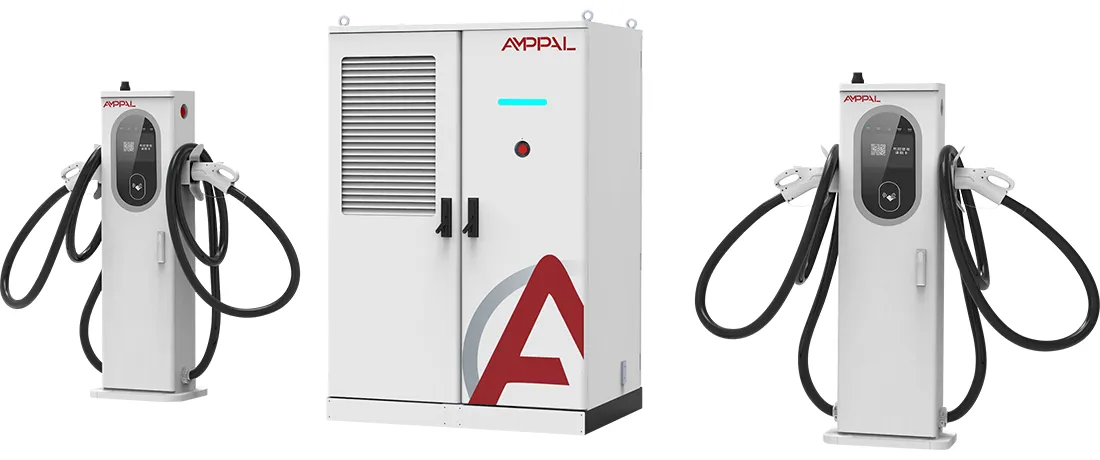

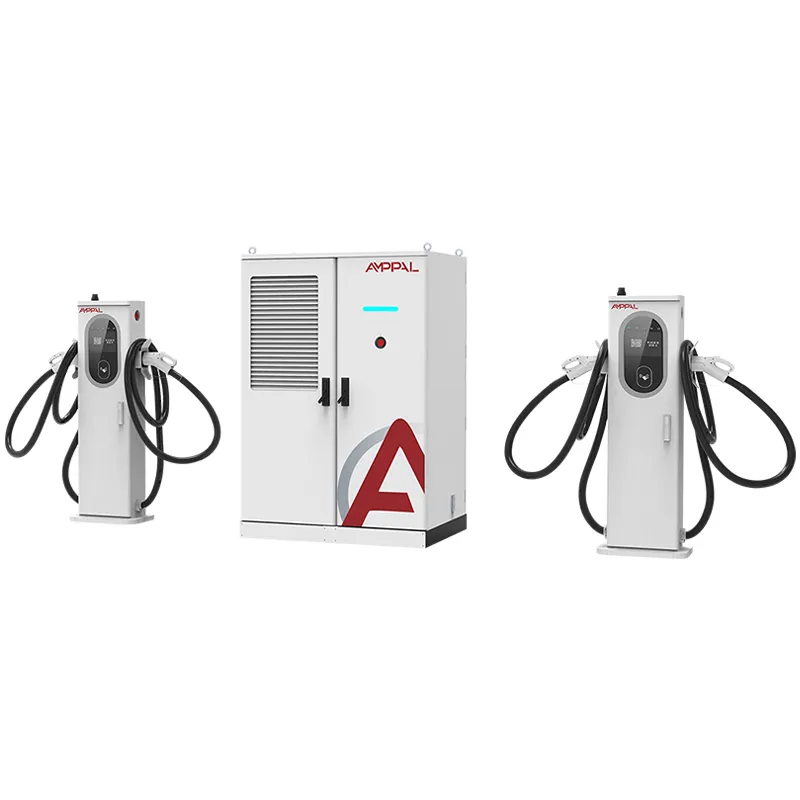

வணிக EV நெட்வொர்க்குகளுக்கான 480kW லிக்விட்-கூல்டு DC ஃபாஸ்ட் சார்ஜிங் பவர் சிஸ்டம்

எளிய விதிமுறைகளில் 480kW S2 ஸ்டாக்

AF-DC-480-LC-S2 என்பது 480kW சார்ஜிங் ஸ்டேக் ஆகும், இது ஒரு வேண்டுமென்றே தேர்வு செய்யப்படுகிறது: ஒவ்வொரு முனையமும் 600A இல் திரவ-குளிரூட்டப்படுகிறது, மேலும் குளிரூட்டும் லூப் கேபிள் மற்றும் துப்பாக்கி வழியாக இயங்குகிறது, பவர் மாட்யூல் மட்டும் அல்ல. 1850 x 1850 x 1000 மிமீ மெயின் கேபினட் டெர்மினல்களுக்கு மின்னோட்டத்தை ஊட்டுகிறது, இது ஓட்டுனர் ஒரு கையால் தூக்கும் அளவுக்கு மெல்லியதாக இருக்கும்.

இயற்பியல் மன்னிக்க முடியாதது. தாமிரம் வழியாக 600A DC மின்னோட்டத்திற்கு சுமார் 240mm² கடத்தி குறுக்குவெட்டு தேவைப்படுகிறது; இன்சுலேஷனில் மூடப்பட்டிருக்கும், அந்த அளவிலான காற்று-குளிரூட்டப்பட்ட கேபிள் ஒரு மீட்டருக்கு 7-8 கிலோ எடை கொண்டது மற்றும் பயனரை எதிர்த்துப் போராடும் அளவுக்கு கடினமானது. ஒரு மெல்லிய கேபிள் வழியாக அதே மின்னோட்டத்தை அழுத்தவும் மற்றும் சில நிமிடங்களில் தாமிரம் 90 ° C ஐ கடக்கும்.

திரவ குளிரூட்டல் அந்த வர்த்தகத்தை உடைக்கிறது. குளிரூட்டியானது ஜாக்கெட்டுக்குள் சுற்றுகிறது, வெப்பத்தை மூலத்திலிருந்து எடுத்துச் செல்கிறது, மேலும் கடத்தியை ஒரு நடைமுறை அளவிற்கு சுருங்க அனுமதிக்கிறது. இதன் விளைவாக 600A இல் ஒரு கை செருகுநிரலுக்கு போதுமான துப்பாக்கி மற்றும் கேபிள் அசெம்பிளி லைட் உள்ளது.

உங்கள் தளத்தில் என்ன 600A திரவ-குளிரூட்டப்பட்ட கேபிள்கள் மாறுகின்றன

ஒற்றை-கை பணிச்சூழலியல்: திரவ-குளிரூட்டப்பட்ட துப்பாக்கி மற்றும் கேபிள் அதே மின்னோட்டத்திற்கு மதிப்பிடப்பட்ட ஏர்-கூல்டு அசெம்பிளியை விட தோராயமாக 60% குறைவான எடை கொண்டது, இது 16-மணிநேர ஷிப்ட் நாட்களில் முக்கியமானது.

கேபிள் வெப்பநிலையானது 40°Cக்கு அருகில் 600A தொடர்ந்து இருக்கும், எனவே ரப்பர் ஜாக்கெட் மென்மையாக்கப்படாது, இணைப்பான் ஊர்ந்து செல்லாது, மற்றும் தொடர்பு எதிர்ப்பு நிலையாக இருக்கும்.

மெல்லிய கேபிள்கள் மேலும் சென்றடைகின்றன: 5-மீட்டர் திரவ கேபிள் உண்மையிலேயே நெகிழ்வானது, எனவே ஒரு முனையம் இரண்டாவது துப்பாக்கி இல்லாமல் முன் மற்றும் பின்புற சார்ஜ் போர்ட்களுக்கு சேவை செய்கிறது.

குளிரூட்டும் வளையம் சீல் வைக்கப்பட்டுள்ளது: முனையத்தில் உள்ள ஒரு சிறிய பம்ப் மற்றும் ரேடியேட்டர் குளிரூட்டியை ஒரு நிலையான ஓட்ட விகிதத்தில் நகர்த்துகிறது, குளிர்விப்பான் இல்லை, தண்ணீர் மேல்-அப்கள் மற்றும் வெளிப்புற குழாய்கள் இல்லை.

நிலையான 600A என்பது புள்ளி: காற்று-குளிரூட்டப்பட்ட துப்பாக்கிகள் 15-20 நிமிடங்கள் முழு மின்னோட்டத்திற்குப் பிறகு சிதைக்க வேண்டும், வாகனம் கேட்கும் வரை திரவ முனையம் 600A ஐ வைத்திருக்கும்.

அதன் பின்னால் உள்ள 480kW குளம் இரண்டு 800V டிரக்குகள் அல்லது மூன்று செடான்கள் ஒன்றுக்கொன்று பட்டினி இல்லாமல் ஒரே நேரத்தில் வரைய உதவுகிறது.

தொழில்நுட்ப விவரக்குறிப்புகள்

S2 ஐப் பார்க்க வேண்டிய ஐந்து தள சுயவிவரங்கள்

பிரீமியம் EV உரிமையாளர்கள் கைப்பிடி எடை மற்றும் கேபிள் விறைப்புத்தன்மையின் அடிப்படையில் தளத்தை தீர்மானிக்கும் முதன்மையான நெடுஞ்சாலை சார்ஜர்கள்.

30-60 நிமிடங்களுக்கு 600A இழுக்கும் 800V கட்டமைப்புகள் கொண்ட மின்சார வேன்கள் மற்றும் டிரக்குகளுக்கான டிப்போ லேன்கள்.

காரிடார் தளங்கள், வெப்பம் குறையாமல் வேகமான அமர்வுகளைத் தொடர வேண்டும்.

நீண்ட, கடினமான காற்று-குளிரூட்டப்பட்ட கேபிள்கள் அருகிலுள்ள விரிகுடாவைத் தடுக்கும் இறுக்கமான நகர்ப்புற பட்டைகள்.

வயதான ஓட்டுநர்களுக்கு சாத்தியமான மிகக் குறைந்த கேபிள் எடையை இயக்குபவர் விரும்பும் நிலையங்களை காட்சிப்படுத்தவும்.

திரவ குளிரூட்டப்பட்ட கேபிள் வளையத்தின் உள்ளே

முனையத்தின் உள்ளே லூப் தொடங்குகிறது: ஒரு DC பம்ப் கேபிள் ஜாக்கெட்டின் முழு நீளமும் இயங்கும் ஒரு குழாய் வழியாக குளிரூட்டியைத் தள்ளுகிறது, இணைப்பான் தொடர்புத் தொகுதியை மூடி, சிறிய காற்று-குளிரூட்டப்பட்ட ரேடியேட்டருக்குத் திரும்புகிறது. ஓட்ட விகிதம் மற்றும் நுழைவாயில் வெப்பநிலை கண்காணிக்கப்படுகிறது, மேலும் சார்ஜ் செய்யும் போது மட்டுமல்ல, டெர்மினல் செருகப்படும் போதெல்லாம் பம்ப் இயங்கும்.

உருவாக்கப்படும் இடத்தில் வெப்பம் அகற்றப்படுகிறது. 600A காண்டாக்ட் பிளாக், கேபிள் கண்டக்டர் மற்றும் கைப்பிடி அனைத்தும் லூப்பிற்குள் அமர்ந்திருப்பதால், 50 டிகிரி செல்சியஸ் நாளில் கூட அவை எதுவும் தோராயமாக 45 டிகிரி செல்சியஸை தாண்டுவதில்லை. காற்று குளிரூட்டல், மாறாக, வெப்பத்தை கேபிள் ஜாக்கெட்டில் செலுத்துகிறது மற்றும் ஏற்கனவே சூடாக இருக்கும் சுற்றுப்புற காற்றை சார்ந்துள்ளது.

லூப் சீல் செய்யப்பட்டிருப்பதாலும், குளிரூட்டியானது கடத்தாத மின்கடத்தா திரவமாக இருப்பதாலும், நீர் இல்லை, அரிப்புப் பாதை இல்லை, மற்றும் -25°C வரை உறைதல் அபாயம் இல்லை. AMPPAL திரவம் மற்றும் குழாய் மதிப்பீட்டைக் குறிப்பிடுகிறது, மேலும் மின்சுற்று க்ரேட்டிங் செய்வதற்கு முன் தொழிற்சாலையில் அழுத்தம்-சோதனை செய்யப்படுகிறது.

காகித பாதை: சான்றிதழ்கள் மற்றும் சோதனை அறிக்கைகள்

CE, TUV, CB, CCC மற்றும் UL சான்றிதழ்கள் AF-DC-480-LC-S2 ஐ உள்ளடக்கியது, மேலும் திரவ-குளிரூட்டப்பட்ட துப்பாக்கி அதன் சொந்த இணைப்பான் சான்றிதழைக் கொண்டுள்ளது.

குளிரூட்டும் சுற்று 2x இயக்க அழுத்தத்தில் அழுத்தம்-சோதனை செய்யப்படுகிறது, மேலும் குழாய் அசெம்பிளி 20,000-சுழற்சி நெகிழ்வு சோதனையில் மாதிரி செய்யப்படுகிறது.

ஒவ்வொரு யூனிட்டிலும் 1000VDC இன் இன்சுலேஷன் ரெசிஸ்டன்ஸ் மற்றும் தரை தொடர்ச்சி சரிபார்க்கப்படுகிறது.

வெப்ப சரிபார்ப்பு கேபிள், துப்பாக்கி மற்றும் கனெக்டரில் ஆய்வுகளுடன், லோட் பேங்கில் 8 மணி நேரம் தொடர்ந்து 600A இயங்குகிறது.

IEC 60529 க்கு IP54 மற்றும் IEC 61000-4-5 க்கு சர்ஜ் நோய் எதிர்ப்பு சக்தி ஆகியவை பேட்ச் சோதனை பதிவின் ஒரு பகுதியாகும்.

சோதனை அறிக்கைகள் சுங்கம், காப்பீடு மற்றும் கிரிட் காகிதப்பணிகளுக்கான தொகுதியுடன் அனுப்பப்படுகின்றன.

S2 அமைச்சரவைக்கான எட்டு தயாரிப்பு படிகள்

அடைப்பு பேனல்கள் TRUMPF இயந்திரங்களில் லேசர் வெட்டப்பட்டு CNC-உருவாக்கப்படுகின்றன.

அலமாரிகள் தூள் பூசிய வெளிப்புற பூச்சு கிடைக்கும்.

பவர் மாட்யூல்கள் பிரத்யேக DC லைனில் அசெம்பிள் செய்கின்றன.

திரவ-குளிரூட்டப்பட்ட துப்பாக்கி மற்றும் கேபிள் ஆகியவை சீல் செய்யப்பட்ட குளிரூட்டி நிரப்புதலுடன் தனி சுத்தமான பெஞ்சில் கட்டப்பட்டுள்ளன.

முறுக்கு-கட்டுப்படுத்தப்பட்ட கருவிகளுடன் பஸ்பார்கள் மற்றும் உயர் மின்னோட்ட சேணம் நிறுவப்பட்டுள்ளன.

FANUC ரோபோக்கள் தொகுதிக்கூறுகளை வைக்கின்றன, மேலும் வயரிங் செய்த பிறகு குளிரூட்டி லூப் அழுத்தம் சோதனை செய்யப்படுகிறது.

நிலைபொருள் மற்றும் OCPP சுயவிவரங்கள் ஃபிளாஷ் செய்யப்பட்டு உங்கள் பின்தளத்தில் பொருத்தப்பட்டுள்ளன.

480kW இல் 48 மணிநேர சுமை பேங்க் பர்ன்-இன் இறுதி ஆய்வு மற்றும் க்ரேட்டிங்கிற்கு முந்தியுள்ளது.

600A மதிப்புள்ளதா? ஒரு நேரடியான பதில்

உங்கள் தளம் உண்மையில் 600A: 800V டிரக்குகள், பிரீமியம் செடான்கள் அல்லது பேக்-டு-பேக் ஃபாஸ்ட் செஷன்களைக் கொண்ட காரிடாரில் ஏற்றினால் S2ஐ வாங்கவும். திரவ கேபிள் வன்பொருள் தன்னைத்தானே செலுத்தும் ஒரே நிபந்தனை இதுவாகும், பொதுவாக 12-18 மாதங்களுக்குள் பயன்படுத்தினால் மட்டுமே.

உங்கள் ட்ராஃபிக் 400V கார்கள் 250Aக்குக் குறைவாக இருந்தால் அதை வாங்க வேண்டாம். காற்று-குளிரூட்டப்பட்ட 480kW அலகு அல்லது கலப்பு முனையம் S1 விலை குறைவாக இருக்கும், மேலும் 600A 600A திரவ துப்பாக்கி பராமரிப்புடன் கூடிய ஆடம்பரமாகும். உங்கள் குழு ஒவ்வொரு ஆறு மாதங்களுக்கும் 15 நிமிட குளிரூட்டும் சோதனையை இயக்க முடியாவிட்டால் அதை வாங்க வேண்டாம்.

நீங்கள் இன்னும் S1 ஐ S2க்கு எதிராக எடைபோடுகிறீர்கள் என்றால், S1 ஆனது ஏர்-கூல்டு டெர்மினல்களை வைத்திருக்கும் போது S2 இல் இல்லை என்பதை நினைவில் கொள்ளுங்கள். தளம் அனைத்து பிரீமியம் என்று நீங்கள் முடிவு செய்தவுடன் S2 என்பது சுத்தமான நீண்ட கால பதில்.

AMPPAL இலிருந்து S2 ஐ வாங்குவதற்கான ஐந்து உறுதியான காரணங்கள்

சவுதி அரேபியாவில் NEOM பசுமை ஹைட்ரஜன் திட்டத்திற்கு 500 திரவ-குளிரூட்டப்பட்ட அலகுகளை வழங்கிய அதே Yueqing தொழிற்சாலையில் 480kW S2 உருவாக்கப்பட்டுள்ளது.

15-20 வேலை நாட்கள் முன்னணி நேரம் மற்றும் பங்கு உள்ளமைவுகளுக்கு ஒரு யூனிட் MOQ.

முழு சான்றிதழ் பேக் மற்றும் யூனிட்டுடன் திரவ கேபிள் ஸ்பெக் ஷீட் ஷிப்.

AMPPAL இன் சொந்த இயக்க நெட்வொர்க்கில் 200+ நிலையங்கள் உள்ளன, எனவே புல தோல்வி தரவு வடிவமைப்பிற்கு மீண்டும் ஊட்டப்படுகிறது.

EXW, FOB Ningbo அல்லது CIF விலை நிர்ணயம், திட்டத்தின் ஆயுளுக்கு பெயரிடப்பட்ட பொறியாளருடன்.

எப்படி S2 கப்பல்கள்: கிரேட்டிங் மற்றும் கொள்கலன் ஏற்றுதல்

S2 மெயின் கேபினட் 1850 x 1850 x 1000 மிமீ அளவைக் கொண்டுள்ளது மற்றும் மேல்-ஸ்டாக்கிங்கிற்காக மதிப்பிடப்பட்ட வலுவூட்டப்பட்ட ப்ளைவுட் க்ரேட்டில் உள்ள கப்பல்கள். ஒவ்வொரு திரவ-குளிரூட்டப்பட்ட முனையமும் அதன் சொந்த நுரை-வரிசையான பெட்டியில் குளிரூட்டும் வளையத்துடன் முன் நிரப்பப்பட்டு சீல் வைக்கப்படுகிறது.

இரண்டு டெர்மினல்கள் கொண்ட ஒரு S2 நிலையான 40-அடி கொள்கலன் தளவமைப்பு ஆகும்; க்ரேட் தரை தண்டவாளங்களுக்குப் பொருத்தப்பட்டுள்ளது மற்றும் முனையப் பெட்டிகள் அதன் அருகில் கட்டப்பட்டுள்ளன. ஒரு தொகுப்பின் மொத்த எடை தோராயமாக 1300-1500 கிலோ ஆகும்.

ஷிப்பிங் ஆவணங்கள்: வணிக விலைப்பட்டியல், பேக்கிங் பட்டியல், லேடிங் பில், தோற்றச் சான்றிதழ் மற்றும் தொகுதி சோதனை அறிக்கைகள். நாங்கள் EXW, FOB Ningbo அல்லது CIF ஐ மேற்கோள் காட்டுகிறோம்.

குளிரூட்டி பராமரிப்பு என்பது உத்தரவாதத் தொகுப்பின் ஒரு பகுதியாகும்

2 ஆண்டு உத்தரவாதமானது ஸ்டாக், டெர்மினல்கள், தொகுதிகள் மற்றும் சீல் செய்யப்பட்ட குளிரூட்டும் சுற்று ஆகியவற்றை உள்ளடக்கியது.

கூலண்ட் ரீஃபில் கிட்கள் மற்றும் ஹோஸ் கிளாம்ப்கள் 3-5 வேலை நாட்களுக்குள் அனுப்பப்படும்; தொழிற்சாலை திரவ விவரக்குறிப்பை வெளியிடுகிறது, எனவே நீங்கள் உள்நாட்டில் ஆதாரம் செய்யலாம்.

காலாண்டு ரிமோட் காசோலைகள் குளிரூட்டி வெப்பநிலை போக்குகளை உள்ளடக்கியது, இது பம்ப் முன்கூட்டியே தேய்ந்துவிடும்.

6-மாத சேவை சரிபார்ப்புப் பட்டியல் (கூலன்ட் லெவல், ஹோஸ் கிளாம்ப்ஸ், கனெக்டர் உடைகள்) ஐந்து மொழிகளில் வழங்கப்படுகிறது.

ஒரு பிரத்யேக WhatsApp சேனல் உங்கள் வரிசை எண்களை அறிந்த விற்பனைக்குப் பிந்தைய பொறியாளருடன் உங்களை இணைக்கிறது.

திரவ-குளிரூட்டப்பட்ட துப்பாக்கிகளைக் கையாளுதல்: தவறு மற்றும் சரி

தவறானது: லூப்பில் குழாய் நீர் அல்லது பொதுவான குளிரூட்டியைப் பயன்படுத்துதல். வலது: AMPPAL குறிப்பிடும் மின்கடத்தா திரவத்தை மட்டும் பயன்படுத்தவும்; பம்ப் முத்திரைகள் மற்றும் குழாய் மதிப்பீடு அதை சார்ந்தது.

தவறு: அமர்வுகளுக்கு இடையில் திரவ கேபிளை தரையில் இறுக்கமாக சுருட்டுதல். வலது: அது தட்டையாக இருக்கட்டும் அல்லது வழங்கப்பட்ட கொக்கியில் தொங்கட்டும்; இறுக்கமான சுருள்கள் உள் குழாய் கிங்க்.

தவறானது: துண்டிக்கப்படும்போது முனையம் தானாகவே குளிர்ச்சியடைகிறது. வலது: துப்பாக்கி நறுக்கப்பட்ட போது பம்ப் நிறுத்தப்படும்; அடுத்த செருகுநிரலுக்கு முன் வெப்பம் ஊறுவதைத் தவிர்க்க முனையத்தை நிழலில் வைக்கவும்.

தவறானது: தேய்ந்த திரவ துப்பாக்கியை கையிருப்பில் இருந்து காற்று குளிரூட்டப்பட்ட அலகுடன் மாற்றுதல். வலது: S2 முனைய விரிகுடா கம்பி மற்றும் திரவ துப்பாக்கிகள் குளிர்விக்கப்படுகிறது; பொருந்திய 600A அலகு பயன்படுத்தவும்.

தவறு: லூப் சீல் செய்யப்பட்டதால், ஆறு மாத காசோலையைத் தவிர்க்கிறது. வலது: நிலை, கவ்விகள் மற்றும் இணைப்பான் உடைகளை சரிபார்க்கவும்; உருகிய இணைப்பியை விட தோல்வியடைந்த பம்ப் மாற்றுவதற்கு மிகவும் மலிவானது.

600A சேவையின் ஆறு மாதங்களுக்குப் பிறகு ஆபரேட்டர் கருத்து

ஒரு டச்சு காரிடார் ஆபரேட்டர் ஆகஸ்ட் 2025 முதல் ஒரு சர்வீஸ் பிளாசாவில் இரண்டு S2களை இயக்கினார். அவர்களின் சார்ஜ் பாயிண்ட் ஆபரேட்டர் 28 டிகிரி செல்சியஸ் சுற்றுப்புறத்தில் 40 நிமிட 600A அமர்வுக்குப் பிறகு கன் கேபிளின் வெப்பநிலையை 42 டிகிரி செல்சியஸில் அளந்தார், மேலும் டிரைவர்கள் லைட் ஹேண்டில் கருத்து தெரிவித்தனர். அவர்களின் புகார்: திண்டு பராமரிப்பின் போது முனைய பீடம் தூக்குவதற்கு கனமாக உள்ளது.

NACS இணக்கத்தன்மையை பரிசோதிக்கும் ஒரு அமெரிக்க தள டெவலப்பர், 5-மீட்டர் திரவ கேபிள் டிரக்கை மாற்றியமைக்காமல் பிக்கப்பின் பின்புற போர்ட்டை அடைந்ததாக கூறினார், இது அவர்கள் 600A துப்பாக்கியிலிருந்து எதிர்பார்க்கவில்லை. அவர்கள் ஸ்பேர்-பார்ட் லீட் டைமை முக்கிய ஆபத்து என்று கொடியிட்டு, ஸ்டேக்குடன் ஒரு ஸ்பேர் டெர்மினலை ஆர்டர் செய்தனர்.

கனரக சாலை டிரக்குகளை இயக்கும் ஆஸ்திரேலிய டிப்போ மூன்று மணி நேர ஜன்னல்களில் S2வை முழு 600A இல் தள்ளியது. வெப்ப தரவு வைக்கப்பட்டது, ஆனால் தள பொறியாளர் நீண்ட குழாய் தேவை; AMPPAL இப்போது 7 மீட்டர் திரவ கேபிள்களை தனிப்பயன் வரி உருப்படியாக வழங்குகிறது.

600A திரவ கேபிள் அடிக்கடி கேட்கப்படும் கேள்விகள்

கே: 600A திரவ குளிரூட்டலுடன் மட்டும் ஏன் நடைமுறையில் உள்ளது?

A: 600A இல், 100 மீட்டர் கேபிளுக்கு 25kW செப்பு இழப்புகள் அடையும், மேலும் காற்றினால் அந்த வெப்பத்தை கையில் வைத்திருக்கும் துப்பாக்கியிலிருந்து வெளியே கொண்டு செல்ல முடியாது.

கே: துப்பாக்கி எவ்வளவு கனமானது?

ப: முழு திரவ அசெம்பிளியானது, சமமான காற்று-குளிரூட்டப்பட்டதை விட தோராயமாக 60% இலகுவானது, ஒரு கை பயன்பாட்டிற்கு போதுமான ஒளி.

கே: குளிரூட்டியை மாற்ற வேண்டுமா?

ப: ஒவ்வொரு 2 வருடங்களுக்கும் அல்லது 40,000 அமர்வுகள், எது முதலில் வருகிறது; தொழிற்சாலை நிரப்பு கருவியை வழங்குகிறது.

கே: பம்ப் தோல்வியுற்றால் என்ன நடக்கும்?

ப: டெர்மினல் பாதுகாப்பான நிலைக்கு சென்று OCPP இல் உள்ள பிழையைப் புகாரளிக்கிறது; பம்ப் ஒரு புலம் மாற்றக்கூடிய பகுதியாகும்.

கே: S2 இரண்டு 800V டிரக்குகளை ஒரே நேரத்தில் சார்ஜ் செய்ய முடியுமா?

ப: ஆம், 480kW பூல் டெர்மினல்களுக்கு இடையில் பிரிகிறது, மேலும் ஒவ்வொரு 600A லேனும் பூல் வரம்பு வரை அது கோருவதைப் பெறுகிறது.

கே: பின்புற துறைமுகங்களுக்கு கேபிள் நீளமாக உள்ளதா?

ப: நிலையானது 5 மீட்டர், மேலும் 7 மீட்டர் தனிப்பயன் வரிசையாகக் கிடைக்கிறது.

கே: குளிர் காலநிலை குளிரூட்டியை பாதிக்கிறதா?

A: இல்லை. மின்கடத்தா திரவம் -25°C என மதிப்பிடப்பட்டுள்ளது மற்றும் லூப் சீல் செய்யப்படுகிறது, அதனால் உறைதல் ஆபத்து இல்லை.

கே: முன்னணி நேரம் என்ன?

A: உறுதிப்படுத்தல் மற்றும் டெபாசிட் செய்த பிறகு பங்கு அமைப்புகளுக்கு 15-20 வேலை நாட்கள்.
