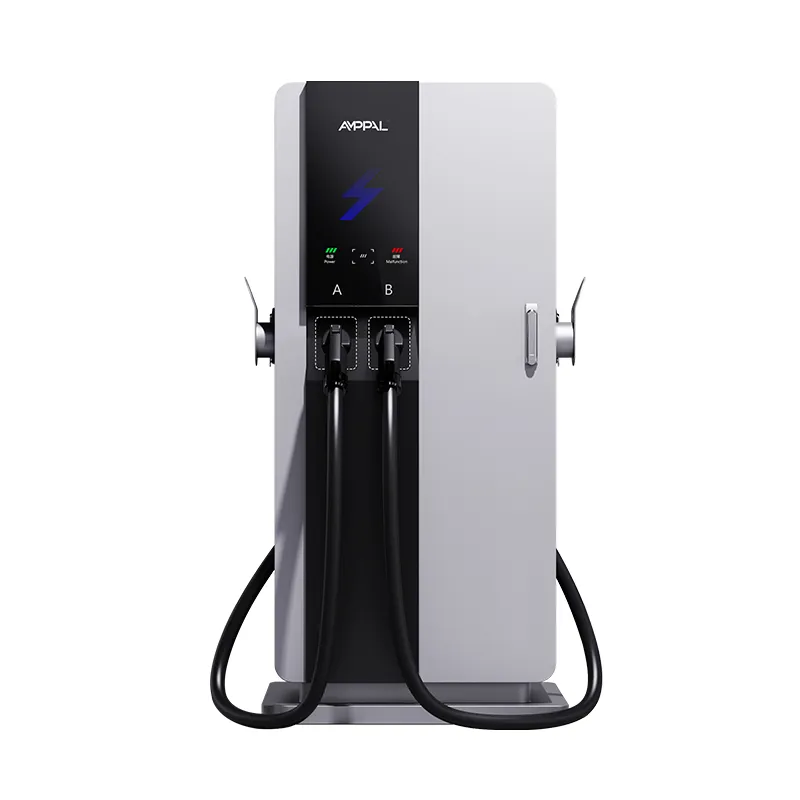

ஃப்ளீட் சார்ஜிங்கிற்கான 60kW நுண்ணறிவு ஒருங்கிணைந்த DC EV சார்ஜர்

750 × 550 மிமீ: 60kW ஒருங்கிணைந்த சார்ஜருக்குப் பின்னால் உள்ள கால்தடம் கதை

பெரும்பாலான வேகமான சார்ஜர்கள் திறந்த நிலத்திற்காக வடிவமைக்கப்பட்டுள்ளன; இது ஒரு கார் பார்க்கிங்கின் விளிம்பில் எஞ்சியிருக்கும் இடத்திற்காக வடிவமைக்கப்பட்டுள்ளது. AF-DC-60-Y-B-O-3/4/5-H என்பது 750 × 550 மிமீ அடித்தளத்தில் 1700 மிமீ உயரம் கொண்ட ஒரு ஒருங்கிணைந்த 60kW DC அலகு ஆகும் - இது வழக்கமான அமைச்சரவையின் தரைப் பரப்பில் மூன்றில் ஒரு பங்கு ஆகும். ஒரு தளம் வேகமாக சார்ஜ் செய்வதை ஹோஸ்ட் செய்ய முடியுமா என்பதை அந்த வித்தியாசம் தீர்மானிக்கிறது, ஏனெனில் பட்ஜெட்டில் யாரும் வைக்காத லைன் உருப்படி நிலம்.

இது ஒரு சிறிய வலுவூட்டப்பட்ட கான்கிரீட் திண்டு மீது ஏற்றப்படுகிறது, இது சிவில் வேலையை ஒரு வார திட்டத்திற்கு பதிலாக ஒரு நாள் வேலை செய்கிறது. 7-அங்குல தொடுதிரை HMI ஐக் கையாளுகிறது, மேலும் உறை CCS1, CCS2, CHAdeMO, GB/T மற்றும் NACS ஆகியவற்றை ஆதரிக்கிறது, எனவே ஒரு மாடல் பெரும்பாலான இறக்குமதி சந்தைகளுக்கு உதவுகிறது.

ஸ்லிம் உடல்களுக்கும் ஒரு விலை உள்ளது: பெரிதாக்கப்பட்ட கூறுகளுக்கு குறைவான இடமே உள்ளது, அதனால்தான் 3-சீரிஸ் 60kW க்கு சக்தி வரம்பின் மேல் கட்டப்பட்டுள்ளது.

அமைச்சரவை சுருங்கும்போது நீங்கள் பெறுவது என்ன?

ஒரு 0.41 m² அடித்தளம்: 750 × 550 மிமீ ஒரு கடை கதவு, ஒரு பம்ப் தீவு அல்லது ஒரு குறுகிய பார்க்கிங் விரிகுடாவிற்கு அருகில் பொருந்துகிறது.

ஒரு சிறிய ஸ்லாப் மற்றும் குறைவான கான்கிரீட்: கையேட்டில் இருந்து நிலையான வலுவூட்டப்பட்ட திண்டு ஒரு முழு உபகரண பீடத்தை மாற்றுகிறது.

1700 மிமீ உயரம் தொடுதிரை மற்றும் கனெக்டரை பெரும்பாலான ஓட்டுனர்களுக்கு வசதியான அணுகலில் வைக்கிறது.

ஒரு யூனிட்டுக்கு ஒரு பேட் என்பது, சிவில் வேலைகளை மீண்டும் செய்யாமல், தேவை அதிகரிக்கும் போது, ​​ஒரு நேரத்தில் ஸ்டால்களைச் சேர்க்கலாம்.

மெலிதான உடல் அதே விரிகுடாவில் கேபிள் மேலாண்மை, பொல்லார்டுகள் மற்றும் காத்திருப்பு பாதைக்கு இடமளிக்கிறது.

AC380V±15% உள்ளீடு மின்னழுத்தம் தொய்வு மற்றும் சறுக்கல் பொதுவாக இருக்கும் கிராமப்புற கட்டங்களை பொறுத்துக்கொள்கிறது.

தொழில்நுட்ப விவரக்குறிப்புகள்

AF-DC-60-Y-B-O-3/4/5-H இன் தொழிற்சாலை விவரக்குறிப்பு சரியாக அனுப்பப்பட்டது.

இந்த 60kW அலகு பொருந்தக்கூடிய மற்றும் முழு அளவிலான அலகுகள் பொருந்தாத இறுக்கமான இடங்கள்

கன்வீனியன்ஸ்-ஸ்டோர் முன்பக்கங்கள்: யூனிட் கதவுக்கு அருகில் அமர்ந்து, வாகனம் நிறுத்தும் இடத்தை சாப்பிடாமல், வரை இருந்து தெரியும்.

20 விரிகுடாக்களுக்கு கீழ் சிறிய கார் நிறுத்துமிடங்கள்: மின்மாற்றி மேம்படுத்தல் இல்லாமல் ஏற்கனவே உள்ள 380V ஊட்டத்தின் தேவையை ஒன்று அல்லது இரண்டு அலகுகள் உள்ளடக்கும்.

எரிவாயு நிலைய மூலைகள்: மெலிதான கோபுரம் பம்ப் தீவுக்கும் எல்லை வேலிக்கும் இடையில் பொருந்துகிறது.

ஹோட்டல் பக்க நிறைய: ஒரே பேடில் இருந்து ஒரே இரவில் விருந்தினர்கள் மற்றும் நாள் பார்வையாளர்களுக்கு ஒரு யூனிட் சேவை செய்கிறது.

பட்டறைகள் மற்றும் சிறிய டிப்போக்கள்: 60kW டவர் வேலைகளுக்கு இடையில், உட்புறம் அல்லது ஒரு விதானத்தின் கீழ் கடற்படைக்கு கட்டணம் விதிக்கிறது.

1.7 மீட்டர் கோபுரத்தின் வழியாக 60kW எப்படி பாய்கிறது

மின்சாரம் AC380V மூன்று-கட்டத்தில் நுழைந்து, திருத்தப்பட்டு 200-1000VDC ஆக மாற்றப்பட்டு, வாகனம் எதிர்பார்க்கும் இணைப்பான் வழியாக வெளியேறும். கோபுர தளவமைப்பு பவர் மாட்யூல்களை குறைவாகவும், கன்ட்ரோலர் நடு உயரத்திலும், 7-இன்ச் டச் ஸ்கிரீனையும் கண் மட்டத்தில் வைக்கிறது, இது ஈர்ப்பு மையத்தை கீழே வைத்து இடைமுகத்தை வசதியாக வைத்திருக்கும்.

குளிரூட்டல் என்பது பக்கவாட்டு உட்செலுத்துதல்கள் மூலம் காற்று கட்டாயப்படுத்தப்படுகிறது. கோபுரத்தின் உயரம் காற்றோட்டத்திற்கு நீண்ட செங்குத்து பாதையை வழங்குகிறது, இது தொகுதிகளில் இருந்து வெப்பத்தை இழுக்கிறது, மேலும் மின்விசிறிகள் சுமையுடன் வளைந்து செல்கிறது, எனவே செயலற்ற காலங்கள் அமைதியாக இருக்கும். ஒரு சிறிய கடை-முன் இடத்தில், அது ஒலிப்பதை விட முக்கியமானது, ஏனெனில் ஓட்டுநர்களும் ஊழியர்களும் முழு அமர்வையும் அலகுக்கு சில மீட்டர்களுக்குள் செலவிடுகிறார்கள்.

OCPP 1.6/2.0 அறிக்கையிடல், தொலைநிலை கண்டறிதல் மற்றும் ஃபார்ம்வேர் புதுப்பிப்புகள் ஈத்தர்நெட், வைஃபை அல்லது 4G இல் இயங்குகின்றன - எங்கள் பெரிய அலகுகளின் அதே பின்தள ஒருங்கிணைப்பு. கச்சிதமான உடலுடன் என்ன மாற்றங்கள் முற்றிலும் உடல் சார்ந்தவை: குறைந்த நிலம், குறைந்த கான்கிரீட், தளத்திற்கு குறைவான இடையூறு.

சமரசத்திற்கு இடமில்லாத அமைச்சரவையில் தர சோதனைகள்

முழுமையான அலகு மீது CE மற்றும் TUV வகை ஒப்புதல்; ஏற்றுமதி கோப்புகளுக்கு UL மற்றும் CB அறிக்கைகள் உள்ளன.

அடைப்பில் 96 மணி நேர உப்பு-தெளிப்பு, இது முக்கியமானது, ஏனெனில் கச்சிதமான அலகுகள் பெரும்பாலும் சாலையோரத்திற்கு நெருக்கமாக அமர்ந்திருக்கும்.

தொகுதி மவுண்டிங்கில் அதிர்வு சோதனை, எனவே டெலிவரி மற்றும் கரடுமுரடான தள கையாளுதல் உள் மூட்டுகளை தளர்த்தாது.

வரிசை எண்ணுடன் இணைக்கப்பட்ட பதிவுகளுடன் 48-மணிநேர முழு-சுமை பர்ன்-இன்.

தொடுதிரை நேரடி சூரிய ஒளியில் மற்றும் கையுறைகளுடன் படிக்கக்கூடியதாக சரிபார்க்கப்பட்டது.

தொகுதிகள் -30 ° C முதல் +55 ° C வரை மதிப்பிடப்படுகின்றன; முழுமையான அலகு -25°C முதல் +50°C வரை குறிப்பிடப்பட்டுள்ளது.

டிசி லைனில் காம்பாக்ட் 3-சீரிஸை அசெம்பிள் செய்தல்

படி 1. மெலிதான உறையானது எஃகு மூலம் லேசர் மூலம் வெட்டப்பட்டு, FANUC கோடுகளில் ரோபோ-வெல்டிங் செய்யப்படுகிறது.

படி 2. TRUMPF பிரஸ் பிரேக்குகள் உடலை மடிகின்றன; தூள் பூச்சு மற்றும் குணப்படுத்துதல் பின்பற்றவும்.

படி 3. அடிப்படை தட்டு, தொகுதி ரேக் மற்றும் கேபிள் சுரப்பிகள் DC வரிசையில் பொருத்தப்பட்டுள்ளன.

படி 4. 380V உள்ளீடு பிரிவு மற்றும் எழுச்சி பாதுகாப்பு முறுக்கு கட்டுப்பாட்டுடன் கம்பி செய்யப்பட்டுள்ளது.

படி 5. ரெக்டிஃபையர் தொகுதிகள் நிறுவப்பட்டுள்ளன, பின்னர் 7-இன்ச் HMI மற்றும் ஸ்டேஷன் கன்ட்ரோலர்.

படி 6. ஒவ்வொரு யூனிட்டும் 60kW இல் சுமை-சோதனை செய்யப்பட்டு ஒரு யூனிட்டுக்கு செயல்திறன் பதிவு செய்யப்படுகிறது.

படி 7. பல்வேறு சுமைகளில் 48 மணிநேர பர்ன்-இன் சுழற்சிகள் அமர்வுகள்.

படி 8. இறுதி ஆய்வு மற்றும் crating; ஆலை 2024 இல் ஒரு மில்லியன் யூனிட்டுகளுக்கு மேல் அனுப்பப்பட்டது.

காம்பாக்ட் 60kW யூனிட் உங்கள் லாட்டிற்கு சரியானதா? முதலில் இதை படியுங்கள்

தளம் உடல் ரீதியாக இறுக்கமாக இருக்கும்போது அல்லது சிறியதாகத் தொடங்கி ஸ்டாலாக வளர விரும்பினால் 3-தொடர்களைத் தேர்ந்தெடுக்கவும். 750 × 550 மிமீ பேஸ் மற்றும் சிங்கிள்-பேட் நிறுவல் சிவில் செலவைக் குறைவாக வைத்திருக்கும், மேலும் 60 கிலோவாட் இன்னும் பெரும்பாலான பயணிகள் EV களுக்கு ஒரு மணி நேரத்திற்குள் பயனுள்ள கட்டணத்தை வழங்குகிறது.

உங்களிடம் ஏற்கனவே தாராளமான இடம் இருந்தால் அதைத் தவிர்த்துவிட்டு 150kW-க்கும் அதிகமான அமர்வுகளைத் திட்டமிடுங்கள்; ஒரு பெரிய கேபினட், அதே பேட் வேலைக்கு அதிக ஹெட்ரூம் கொடுக்கிறது. உங்கள் தளத்தில் AC380V ஐ வழங்க முடியாவிட்டால், அதைத் தவிர்க்கவும், ஏனெனில் இந்த அலகு அந்த உள்ளீட்டு வகுப்பில் சரி செய்யப்பட்டுள்ளது.

இரண்டு துப்பாக்கி தளவமைப்பிற்கு நீங்கள் வழக்கமாக இரண்டு கோபுரங்களை அருகருகே நிறுவுவீர்கள், இது திண்டு வேலைகளை இரட்டிப்பாக்குகிறது. நீங்கள் ஆர்டர் செய்வதற்கு முன் ஒற்றை இரட்டை-துப்பாக்கி அமைச்சரவைக்கு எதிராக அதை எடைபோடுங்கள்.

இன்னும் ஒரு நேர்மையான குறிப்பு: 60kW ஒரு சிறந்த வேலைக் குதிரை ஆனால் தலைப்பு எண் அல்ல. உங்கள் மார்க்கெட்டிங் அக்கம்பக்கத்தில் உள்ள மிகப்பெரிய வாட்டேஜைச் சார்ந்து இருந்தால், ஒரு சிறிய 60kW உங்களுக்கு அந்த தற்பெருமை உரிமையைக் கொடுக்காது - இது உங்களுக்கு உண்மையில் பொருந்தக்கூடிய ஒரு நிலையத்தை வழங்குகிறது.

டீலர்கள் ஏன் சிறிய தளங்களுக்கான AMPPAL இன் சிறிய தொடர்களை தேர்வு செய்கிறார்கள்

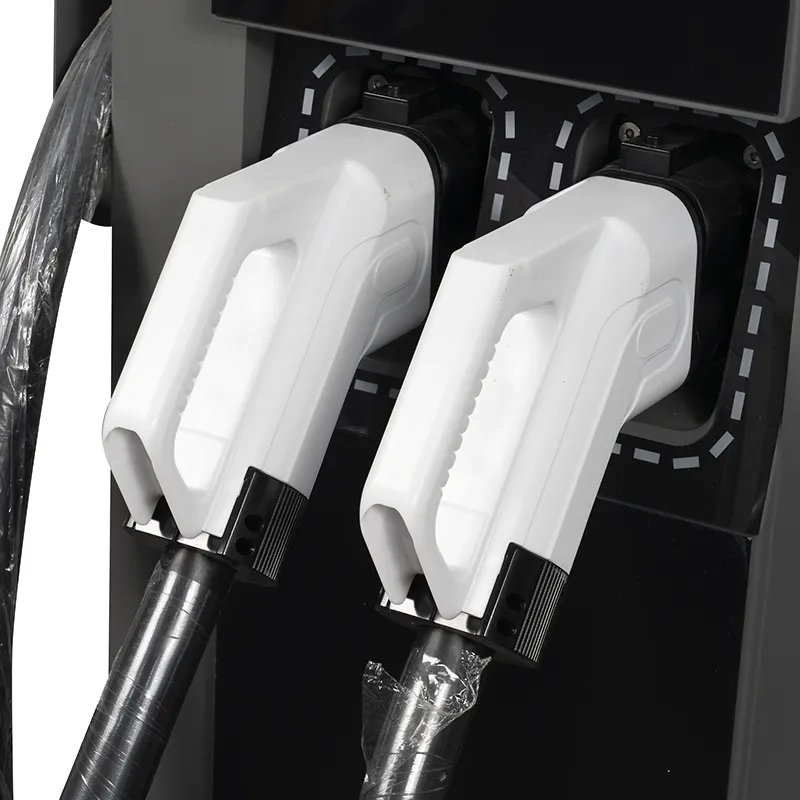

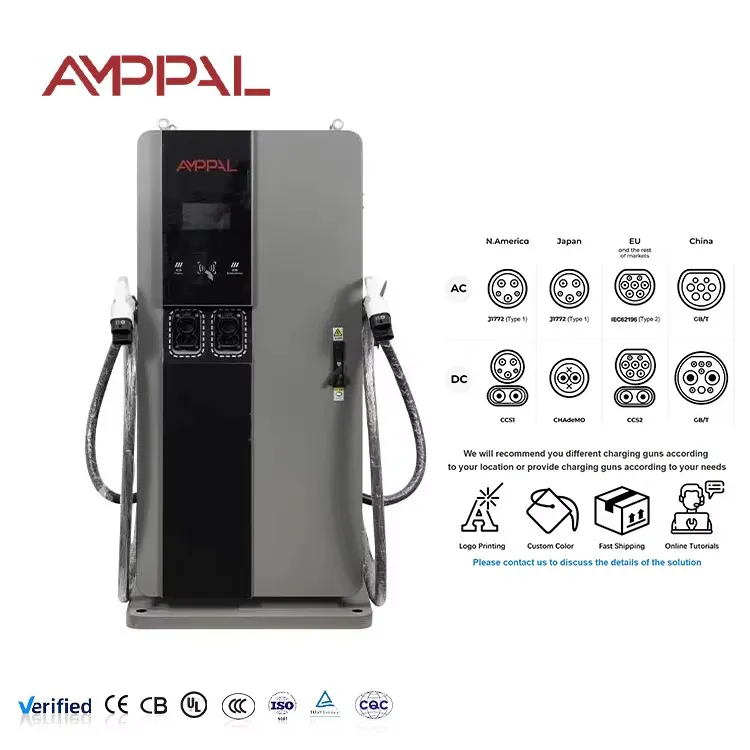

ஒரு SKU ஆனது CCS1, CCS2, CHAdeMO, GB/T மற்றும் NACS ஆகியவற்றை உள்ளடக்கியது, எனவே ஒரு வியாபாரி பல சந்தைகளுக்கு ஒரு மாதிரியை சேமித்து வைக்கிறார்.

வரைதல் ஒப்புதலுக்குப் பிறகு 15-20 வேலை நாட்கள் விநியோகம்; ஒரு கொள்கலனில் இருந்து MOQ.

கேபினட் மற்றும் டச்-ஸ்கிரீன் ஸ்டார்ட்-அப் ஸ்கிரீனில் OEM/ODM பிராண்டிங், டோர் பிளேட்டில் உங்கள் டீலர் பெயர் அச்சிடப்பட்டுள்ளது.

CE, TUV, UL மற்றும் CB சான்றிதழ்கள் மேற்கோள் தொகுப்பில் சேர்க்கப்பட்டுள்ளன.

200+ நிலையங்களைச் செயல்படுத்தும் ஒரு தொழிற்சாலையின் ஆதரவு, எனவே பதில்கள் உண்மையான தளங்களில் உள்ளன.

குறுகிய உடல் நிலையான கொள்கலன் விலையில் அனுப்பப்படுகிறது, இது சிறிய ஆர்டர்களுக்கு தரையிறங்கும் செலவை கணிக்கக்கூடியதாக வைத்திருக்கிறது.

சிறிய அலகுக்கான க்ரேட் பரிமாணங்கள் மற்றும் கொள்கலன் எண்ணிக்கை

1700 மிமீ கோபுரம் தோராயமாக 1850 × 750 × 700 மிமீ எஃகு-பிரேம் செய்யப்பட்ட பெட்டியில், ஃபோர்க் பாக்கெட்டுகள் மற்றும் இரண்டு தூக்கும் லக்குகளுடன் நிமிர்ந்து செல்கிறது. கனெக்டர், கேபிள் மற்றும் ஸ்பேர் ஃப்யூஸ்கள் க்ரேட்டின் உள்ளே ஒரு பேட் செய்யப்பட்ட துணைப் பெட்டியில் பயணிக்கின்றன.

அலகு குறுகலாக இருப்பதால், இரண்டு கிரேட்டுகள் 40 அடி உயரமான கனசதுர கொள்கலனின் அகலத்தை பல கட்டமைப்புகளில் பகிர்ந்து கொள்ளலாம்; ஏற்றுதல் திட்டம் மேற்கோளுடன் அனுப்பப்படுகிறது, எனவே உங்கள் ஆர்டருக்கான எண்ணிக்கை சரியாக இருக்கும். முதல் ட்ரையல் ஆர்டருக்கு, சிறப்புக் கையாளுதல் இல்லாமல் எல்சிஎல் சரக்குப் பயணமாக ஒற்றைப் பெட்டி பயணிக்கிறது.

இலக்குகள் FOB Ningbo அல்லது CIF ஆகும். விலைப்பட்டியல், பேக்கிங் பட்டியல், ஏற்றப்பட்டதற்கான பில், தோற்றச் சான்றிதழ் மற்றும் சோதனை அறிக்கைகள் ஏற்றப்பட்ட 3 வேலை நாட்களுக்குள் வழங்கப்படும்.

காம்பாக்ட் நிறுவல்களுக்கான விற்பனைக்குப் பின்

தொகுதிகள், HMI மற்றும் சக்தி நிலை ஆகியவற்றை உள்ளடக்கிய 2 ஆண்டு நிலையான உத்தரவாதம்.

உதிரி தொகுதிகள் மற்றும் தொடுதிரைகள் 5 வேலை நாட்களுக்குள் குறுக்கு அனுப்பப்படும்.

பிழைகள் மற்றும் ஃபார்ம்வேர் புதுப்பிப்புகளுக்கு OCPP மூலம் தொலைநிலை கண்டறிதல்.

சிறிய தளங்களில் கான்கிரீட் திண்டு மற்றும் தரையிறக்கத்திற்கான நிறுவல் வழிகாட்டுதல்.

செங்குத்து காற்றோட்ட பாதைக்கான வடிகட்டி சுத்தம் செய்யும் அட்டவணை.

காம்பாக்ட் சார்ஜர்களுடன் பொதுவான நிறுவல் தவறுகள்

தவறு: கையேட்டில் உள்ள பேட் வரைவதை விட சிறிய ஸ்லாப்பை ஊற்றுவது. வலது: நிறுவல் வழிகாட்டியில் காட்டப்பட்டுள்ள வலுவூட்டல் மற்றும் நங்கூரம் வடிவத்தைப் பின்பற்றவும்.

தவறு: கோபுரத்தை பின்புற அனுமதி இல்லாமல் ஒரு மூலையில் இழுப்பது. வலது: கதவு அணுகலுக்காக கையேட்டில் குறிப்பிடப்பட்டுள்ள சேவை இடத்தை விட்டு விடுங்கள்.

தவறு: முடிக்கப்பட்ட தரத்திற்குக் கீழே கேபிள் சுரப்பி நுழைவை புதைத்தல். வலது: குறிக்கப்பட்ட நிலையில் திண்டுக்குள் வழித்தடத்தை மேலே கொண்டு வரவும்.

தவறு: ஒரு 60kW யூனிட் 30-பே லாட்டை உள்ளடக்கும் என்று வைத்துக்கொள்வோம். வலது: 4-6 ஸ்டால்களுக்கு ஒரு யூனிட்டைத் திட்டமிடுங்கள், எதார்த்தமான தேவை மற்றும் விளிம்பு.

தவறானது: டச் ஸ்கிரீன் மதியம் சூரியனை எந்த மூடும் இல்லாமல் எதிர்கொள்ளும் வகையில் யூனிட்டை ஏற்றுகிறது. வலது: படிக்கக்கூடியதாகவும் குளிர்ச்சியாகவும் வைத்திருக்க HMI ஐ நேரடி கண்ணை கூசும் இடத்திலிருந்து விலக்கி வைக்கவும்.

ஒரு வருடத்திற்குப் பிறகு சிறிய தள உரிமையாளர்கள் என்ன சொல்கிறார்கள்

வியட்நாமின் ஹோ சி மின் நகரில் உள்ள ஒரு வசதியான கடை உரிமையாளர் 2025 இல் கடையின் முன் ஒரு யூனிட்டை வைத்தார். ஒரே காலையில் ஸ்லாப் ஊற்றப்பட்டது, மேலும் ஸ்டோர் கால் டிராஃபிக் மின்சார செலவை ஈடுசெய்கிறது; தொடுதிரை வெப்பமண்டல காற்றில் தூசி சேகரிக்கிறது, எனவே அவர்கள் அதை உலர்ந்த துணியால் வாரந்தோறும் துடைக்கிறார்கள் என்பது புகார்.

கென்யாவின் நைரோபியில் ஒரு சிறிய ஹோட்டல் விருந்தினர்களுக்காக இரண்டு அலகுகளையும் உரிமையாளரின் டெலிவரி வேனையும் நடத்துகிறது. 1700 மிமீ உயரம் விதானத்தின் கீழ் எளிதில் பொருந்துகிறது, மேலும் குறுகிய தளம் பார்க்கிங் விரிகுடாவைப் பயன்படுத்தக்கூடியதாக விட்டுவிடுகிறது; ஹோட்டலின் சொந்த டேஷ்போர்டில் சார்ஜரைப் புகாரளிக்க மேலாளர் விரும்புகிறார், இது OCPP இப்போது மூன்றாம் தரப்பு இயங்குதளம் மூலம் கையாளுகிறது.

பாலி, இந்தோனேசியாவில் உள்ள ஒரு உணவகக் குழு 2025 இல் கார் பார்க்கிங் நுழைவுக்குப் பக்கத்தில் ஒரு யூனிட்டைச் சேர்த்தது. பேட் ஒரு மாதத்திற்கும் குறைவான வாலட் பார்க்கிங் கட்டணம், மற்றும் தொடுதிரை மதிய உணவு மெனுவைக் காட்டுகிறது; விரிகுடாவின் விளிம்பில் நிறுத்தப்பட்டிருக்கும் பெரிதாக்கப்பட்ட SUVகளுக்கான கேபிள் நீளம் மட்டுமே பிடிப்பு.

அடிக்கடி கேட்கப்படும் கேள்விகள்: வரையறுக்கப்பட்ட இடத்திற்கான சிறிய 60kW சார்ஜர்கள்

கே: அலகுக்கு எவ்வளவு நிலம் தேவை?

A: 750 × 550 மிமீ அடிப்படை மற்றும் கையேட்டில் உள்ள அனுமதி; கான்கிரீட் திண்டு பொதுவாக ஒரு மீட்டர் சதுரமாக இருக்கும்.

கே: இது NACS ஐ ஆதரிக்கிறதா?

ப: ஆம், CCS1, CCS2, CHAdeMO மற்றும் GB/T ஆகியவற்றுடன் ஐந்து இணைப்பு விருப்பங்களில் NACS ஒன்றாகும்.

கே: இது ஒரு டிரக்கை சார்ஜ் செய்ய முடியுமா?

A: பயணிகள் EVகள் மற்றும் வேன்கள் முக்கியமாக; கனரக டிரக்குகளுக்கு நீங்கள் அதிக சக்தி கொண்ட மாதிரியை விரும்புவீர்கள்.

கே: இதற்கு என்ன உள்ளீடு தேவை?

A: AC380V±15% மூன்று-கட்டம்; இது வாகனத்திற்கு 200-1000VDC ஆக மாற்றுகிறது.

கே: மின்மாற்றி தேவையா?

ப: உங்கள் தளத்தில் 380V ஊட்டம் இல்லாவிட்டால் மட்டுமே; 380V சந்தைகளில் உள்ள பெரும்பாலான சிறிய வணிக தளங்கள் நேரடியாக இணைக்கப்படுகின்றன.

கே: நிறுவலுக்கு எவ்வளவு நேரம் ஆகும்?

ப: பேட், ஆங்கர்கள், கன்ட்யூட் மற்றும் பிளேஸ்மென்ட் - பெரும்பாலான தளங்கள் இரண்டு நாட்களுக்குள் சார்ஜ் ஆகும்.

கே: உத்தரவாதம் என்ன?

ப: தொடுதிரை உட்பட முழுமையான யூனிட்டில் 2 வருட தரநிலை.

கே: ஒரு பிரேக்கரை இரண்டு அலகுகள் பகிர்ந்து கொள்ள முடியுமா?

ப: அவர்கள் தொகைக்கு ஒரு ஃபீடரைப் பகிர்ந்து கொள்ளலாம், ஆனால் ஒவ்வொரு அலகுக்கும் அதன் சொந்த பாதுகாப்பு சாதனம் இன்னும் தேவை.

கே: கோபுரத்திற்கு விதானம் அல்லது தங்குமிடம் தேவையா?

ப: இல்லை, இது IP54 மற்றும் வெளிப்புற பயன்பாட்டிற்காக வடிவமைக்கப்பட்டுள்ளது; ஒரு விதானம் ஓட்டுனர் வசதிக்காக, இயந்திரத்திற்காக அல்ல.
